G8

Sistema di Campionamento Automatico Isocinetico

Emissioni Industriali TCR Tecora
1
2
3
4
5
6
7
8
9
10
11
G8 Sistema Campionamento Automatico Isocinetico 800
1

Presa principale con fusibili

2

Connettori rapidi per Tubo di Pitot

3

Connettore TC per Fumi a camino

4

Connettore TC per Bagno di Refrigerazione*

5

Connettore TC per Ultimo Impinger*

6

Connettore TC per Sonda Riscaldata

7

Connettore TC per Box Riscaldato

8

Collegamento Sonda Riscaldata

9

Gas di Inlet con Filtro di Protezione

10

Regolazione BYPASS

11

Schermo Touch

* Se presente tra le opzioni.

G8 Campionatore Isocinetico di 5°generazione

G8 Sistema di Campionamento Isocinetico TCR Tecora
G8 Isocinetico Pannello Posteriore

Conforme alle norme

UNI EN 13284
UNI EN ISO 16911-1
US EPA M5, M17
ISO 12141:2002

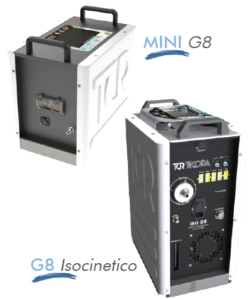

G8 Isocinetico Due Nuovi Versioni Light e Mini

Dopo più di 40 anni di esperienza in sistemi di campionamento automatici e isocinetici, dopo ISOKINETIC B6 (80’S – 90’S), dopo ISOKINETIC G4 (2000 – 2020), la terza generazione di campionatori isocinetici è finalmente arrivata. Siamo orgogliosi di presentare ISOKINETIC G8, il
campionatore più avanzato sul mercato, aggiornato per tutti gli standard EN ed EPA e conforme con i requisiti meteorologici previsti dallo standard ISO 17025.

I componenti principali, che sono stati i punti di forza in questi anni, sono stati riadattati alla nuova architettura digitale. È stata adottata la tecnologia più recente e moderna per avere una piattaforma elettronica più potente e più semplice. Un periodo di pre-test ha confermato MTBF molto elevati per hardware e software. La stabilità e la facilità di utilizzo della piattaforma software del G4 è stata la base per lo sviluppo dell’interfaccia utente del nuovo G8.

l punto di partenza nonchè l’obiettivo più importante è stato: rendere più semplice il lavoro dei tecnici addetti al campionamento e al collaudo.

Attualmente, durante le attività di campionamento, la gestione razionale della giornata lavorativa impone di gestire più campionamenti allo stesso tempo. Il livello di automazione di ISOKINETIC G8 permette di non preoccuparsi più di questa necessità.

Attraverso un’applicazione vengono inviati messaggi di avviso e di allarme dal G8 al proprio telefono cellulare, si ha il totale controllo sempre e ovunque!

Dimensioni e Peso Ridotti

L’introduzione di nuovi componenti interni ha permesso di ridurre significativamente il peso per far fronte ai requisiti nazionali sui limiti di peso che possono essere sollevati dai lavoratori. Il limitato spazio operativo sulla maggior parte delle piattaforme di campionamento è stato il punto di partenza per il nostro ufficio R&D per progettare un campionatore con le migliori performance e la migliore trasportabilità.

Nuove Caratteristiche

  • Connessione ad un analizzatore on line per la misura di CO2 ed NO2 per una più accurata misura della densità del gas in tempo reale (opzionale). Anche gli inquinanti possono essere archiviati in un report dedicato;

  • Sensore di pressione differenziale digitale avanzato e ad alta risoluzione con drift vicino a zero. Stabilità ad elevata temperatura durante il periodo di campionamento;

  • Punto di misura della velocità del gas al camino fissato come da ISO 16911-1;

  • Acquisizione e gestione dati pitot 3D (optional);

  • Verifica automatica del sensore non presidiato;

  • Procedura di test di diagnostica di background per assicurare la completa efficienza durante il campionamento;

  • Interfacce USB/WIFI/Bluetooth per lo scarico dei dati;

  • Disponibile versione light con pompa 0,5-55 l/min e peso ridotto (9 kg);

  • Display touch resistivo. È possibile agire sulla superficie con un mezzo solido (guanti, penna, etc) e modificare i parametri. Vengono visualizzate tutte le informazioni in forma estesa e di sintesi.;

  • Connessione con il misuratore dell’angolo di swirl per verificare il flusso come richiesto dalla ISO 16911-1 (opzionale);

  • Connessione con sensore laser di distanza per acquisizione dati stack grid (opzionale);

  • Connessione con tutti i campionatori o gli strumenti della linea TCR TECORA X (serie BRAVO X, sistema di condizionamento gas DRYX, G10 T PROBE e altri);

  • Disponibile versione con contatore volumetrico a pressione atmosferica e pompa leak-free;

  • Report catena metrologica per la verifica dei sensori ai fini del calcolo dell’incertezza estesa;

Trasportabilità e robustezza grazie al telaio in acciaio e alluminio e ai pannelli in ABS;
Riduzione dei cavi e delle connessioni tra la sonda e gli altri dispositivi: cavo singolo che racchiude i cavi per il riscaldamento;
Flusso di campionamento ancora più flessibile con 4 o 8 m3/h.

Caratteristiche Principali

  • Totale controllo isocinetico entro i limiti standard con risposte molto rapide ed alta stabilità del flusso anche per velocità del gas nel camino molto instabili;
  • Misura del volume mediante misuratore gas secco;
  • Portata di campionamento misurata con misuratore di portata massica (mass flow meter);
  • Misura della temperatura e della velocità all’interno del camino;
  • Ampia libreria per archiviare tutti i dati del sito;
  • Funzione data logger con salvataggio dati su memoria o su USB esterna (fornita con lo strumento).
  • MTBF molto elevati che portano ad avere bassa manutenzione e basse spese per i ricambi;
  • Tutti i sensori sono calibrati come richiesto dalla ISO 17025;
  • Auto check all’avvio;
  • Test di tenuta sulla linea durante il campionamento;
  • Calcolo per impattore MSSI;
  • Log delle misure e allarmi;
  • Re-start automatico in caso di allarme sulla velocità del gas.

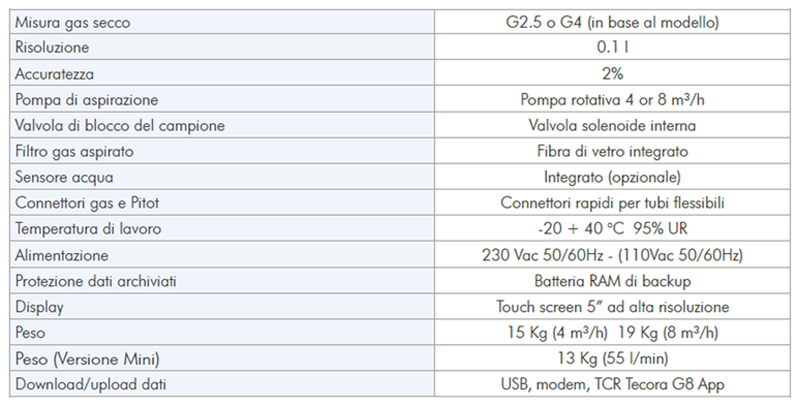

Caratteristiche Tecniche

G8 Isocinetico Caratteristiche Tecniche

Temperature

G8 Iscocinetico Temperature

Misura del Volume

G8 Isocinetico Misura del Volume

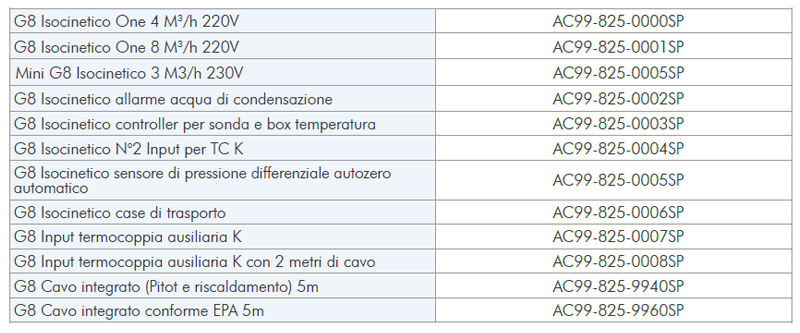

Codici

G8 Sistema di Campionamento Automatico Isocinetico 1

Scarica la Scheda Tecnica del Nuovo G8 Isocinetico
